Afmetingen anker:
Standaardafmetingen zijn:

Lengte anker:
Tot circa 30 à 42 meter. De anker wordt geïnstalleerd vanaf maaiveld. Hierdoor wordt de installatielengte bepaald vanaf paalpuntniveau tot maaiveld.

Wapening:
De ankers worden voorzien van een centrale wapeningsstaaf uit één lengte. De mogelijkheid bestaat om eventueel een bundel staven toe te passen.

Grout:
De ankers worden in het werk voorzien van een groutschil en een centrale groutkern. Diverse groutsamenstellingen kunnen hierbij worden toegepast.

Grondmechanische draagkracht:
NL: Het draagvermogen wordt berekend conform de huidige EC-, NEN- en CUR-normen.
B: Het draagvermogen wordt berekend conform de huidige EC-, NBN- en CUR-normen.

Werkwijze:

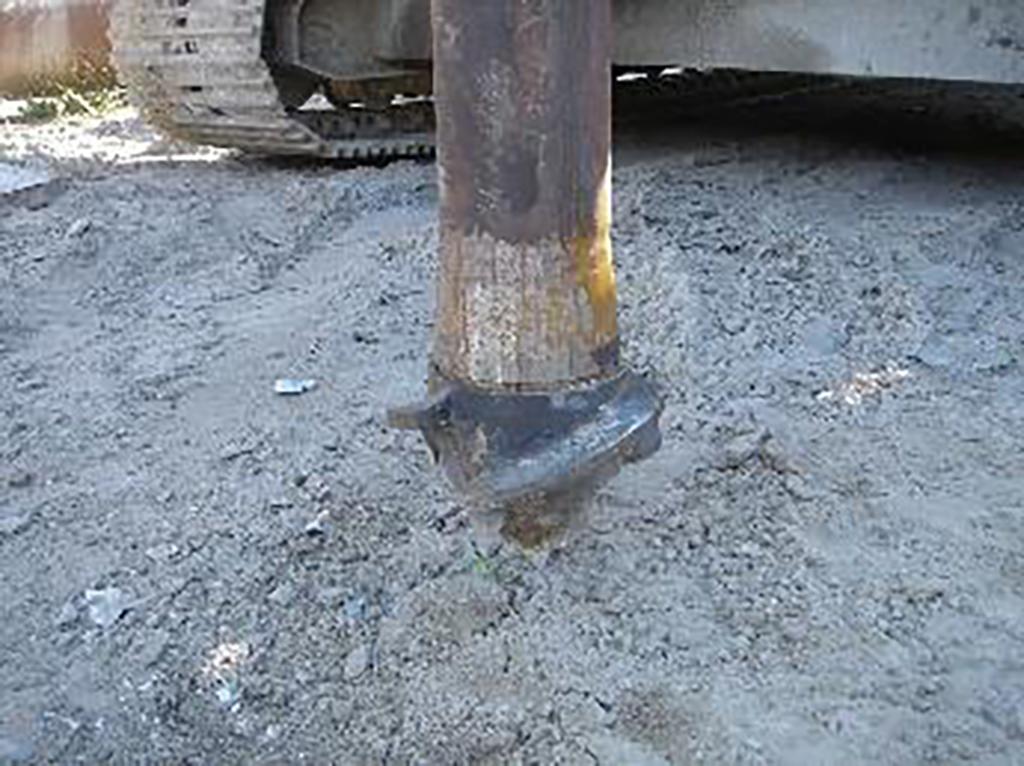

• Een stalen hulpbuis, voorzien van een losse boorpunt, wordt geplaatst op het maaiveld;
• De buis wordt schroevend op diepte gebracht door het aanbrengen van een axiale druk en een draaimoment en onder toevoeging van groutinjectie;
• Bij het bereiken van het gewenste paalpuntniveau, wordt een centrale wapeningsstaaf in de buis geplaatst;
• De buis wordt gevuld met een groutmengsel;
• De buis wordt getrokken, waarbij er menging tussen de mixed-in-place groutschil en het groutmengsel plaatsvindt. De boorpunt blijft achter;
• Het anker is nu vervaardigd;
• De stelling kan verplaatst worden naar de volgende ankerlocatie;
• Na ontgraving kan het anker voorzien worden van een kopplaat welke in de constructie wordt ingestort.

Voordelen:

• Trillingsvrij, en 100% grondverdringend (geen ontspanning van de grond of reductie van de conusweerstand)
• Geen gevaar voor schade aan belendende percelen tijdens het vervaardigen van de paal;
• Een groot trekdraagvermogen toelaatbaar;
• Geen geluidshinder, zoals bij heien of trillen. Enige geluid is de motor van de boormachine;
• Geen grondafvoer. Grond wordt zijdelings weggedrukt.
• Anker kan verdiept geïnstalleerd worden.

Toepasbare grondslag:
Fundex trekankers met groutinjectie kunnen goed toegepast worden in zeer zware grondlagen.

Schoorstanden:
Tot 4:1 voorover en 2:1 achterover.

Werkruimte:
Voor de uitvoering van het Fundex trekanker dient men over een vrije hoogte en voldoende ruimte te beschikken.

Belendingen:
De ankers kunnen geïnstalleerd worden op een afstand van circa 0,9 m haaks op de belending. T.p.v. inspringende hoeken is dit uiteraard meer.

Uitvoerbare stellingen:
Fundex F12SE, F15, F2800 en F3500.

Afmetingen stellingen:
Afhankelijk van type stelling. Meest gangbare;
opstelplaats circa 7 x 12 m. Hoogte stelling circa 35 m.
Opgebouwd gewicht variabel van circa 63 tot 120 ton..
