Trillingsvrije technieken

Je titel komt hier

Your content goes here. Edit or remove this text inline or in the module Content settings. You can also style every aspect of this content in the module Design settings and even apply custom CSS to this text in the module Advanced settings.

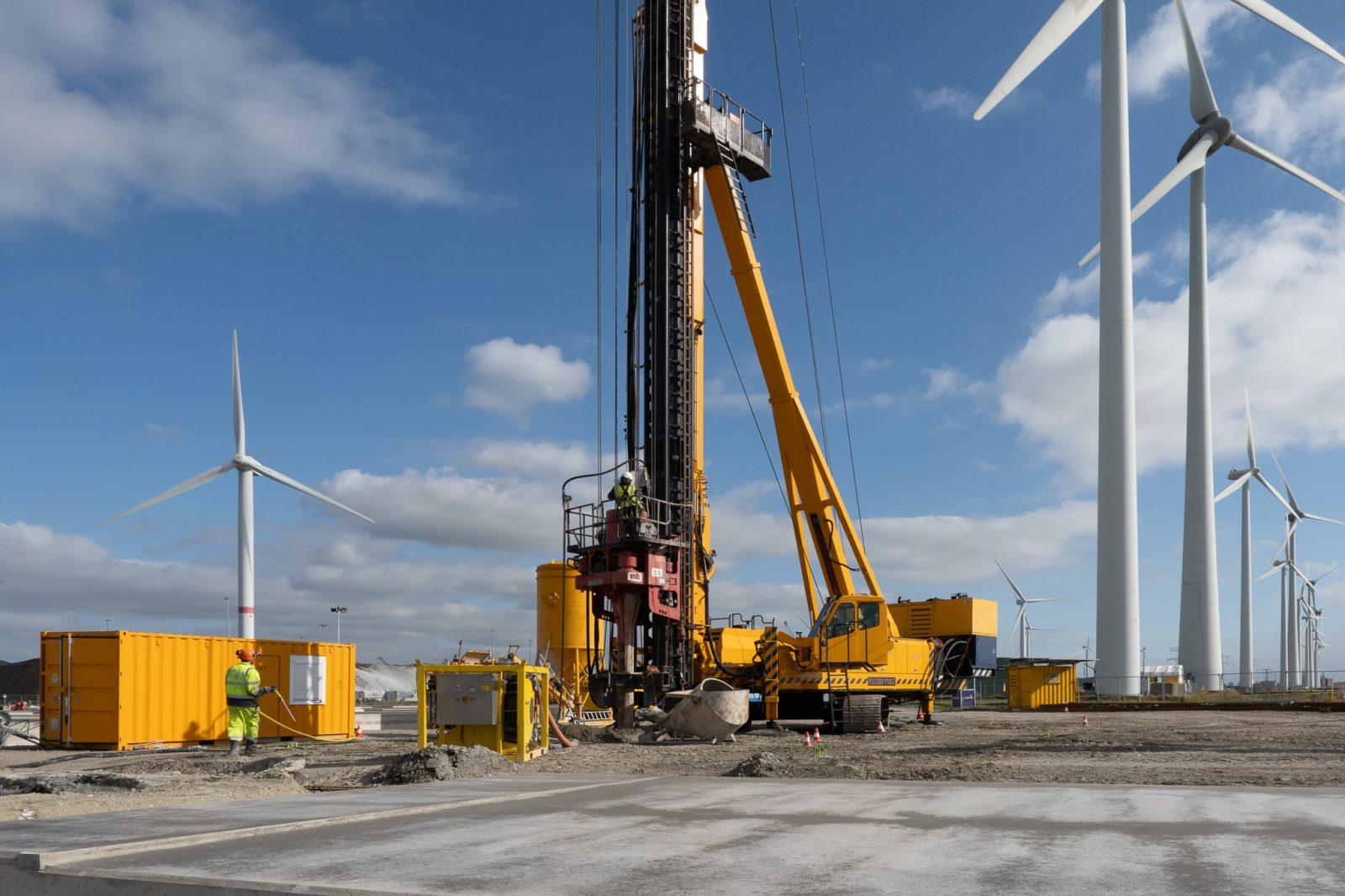

Fundex® paal

Definitie
Trillingsvrije, in de grond gevormde, grondverdringende betonpaal, vervaardigd met behulp van een schroevend ingebrachte stalen hulpbuis.

Specificaties

Afmetingen paal:
Standaardafmetingen zijn:

Schachtdiameter
[mm]:
Bijbehorende
boorpunt [mm]:
ø 380 ø 450
ø 460 ø 560
ø 540 ø 660

Lengte paal:
Tot circa 35 à 40 meter. De paal wordt afgestort tot maaiveld. Hierdoor wordt de paallengte bepaald vanaf paalpuntniveau tot maaiveld.

Wapening:
De palen worden voorzien van geprefabriceerde wapeningskorven. Uit kwaliteitsaspect, worden zij bij voorkeur over de volledige lengte gewapend.

Beton:
De palen worden in het werk gestort middels beton rechtstreeks van de centrale. Alle sterkteklassen kunnen hierbij worden toegepast.

Grondmechanische draagkracht:
NL: Het draagvermogen wordt berekend conform de huidige EC-, NEN- en CUR-normen.
B: Het draagvermogen wordt berekend conform de huidige EC-, NBN- en CUR-normen.

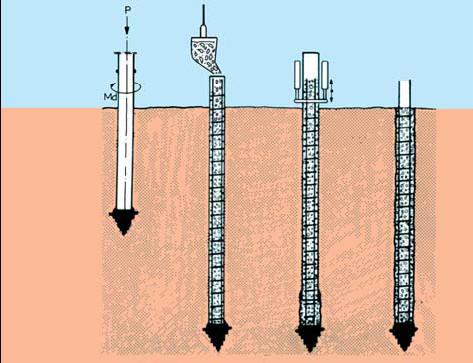

Werkwijze:

  • Een stalen hulpbuis, voorzien van een losse boorpunt, wordt geplaatst op het maaiveld;
  • De buis wordt schroevend op diepte gebracht door het aanbrengen van een axiale druk en een draaimoment;
  • Bij het bereiken van het gewenste paalpuntniveau, wordt de wapening in de buis afgehangen;
  • De buis wordt gevuld met beton;
  • De buis wordt oscillerend getrokken, waarbij de boorpunt achterblijft;
  • De paal is nu vervaardigd;
  • De stelling kan verplaatst worden naar de volgende paallocatie.

Voordelen:

  • Trillingsvrij, en 100% grondverdringend (geen ontspanning van de grond of reductie van de conusweerstand);
  • Geen gevaar voor schade aan belendende percelen tijdens het vervaardigen van de paal;
  • Een groot draagvermogen toelaatbaar;
  • Uitermate geschikt als druk- en trekpaal;
  • Geen geluidshinder, zoals bij heien of trillen. Enige geluid is de motor van de boormachine;
  • Geen grondafvoer. Grond wordt zijdelings weggedrukt.


Toepasbare grondslag:
Fundex palen kunnen goed toegepast worden in grondslagen van circa 1 tot 20 Mpa. Indien men te maken heeft met zeer slappe lagen, is het mogelijk om te kiezen voor een systeem waarbij een permanente casing wordt aangebracht, zoals de Fundex-combi of de Tubex paal. Indien men te maken heeft met een zeer zware lagen, is het mogelijk om te kiezen voor een systeem met groutinjectie, zoals de Fundex gi paal of de Tubex gi paal.

Schoorstanden:
Tot 4:1 voorover en 2:1 achterover.

Werkruimte:
Voor de uitvoering van de Fundex paal dient men over een vrije hoogte en voldoende ruimte te beschikken.

Belendingen:
De palen kunnen geïnstalleerd worden op een afstand van circa 0,9 m haaks op de belending. T.p.v. inspringende hoeken is dit uiteraard meer.

Uitvoerbare stellingen:
Fundex F12S, F12SE, F15, F16, F2800, F3500.

Afmetingen stellingen:
Afhankelijk van type stelling. Meest gangbare; opstelplaats circa 7 x 12 m.
Hoogte stelling circa 35 m.
Opgebouwd gewicht variabel van circa 50 tot 120 ton.

Fundex® combipaal

Hier vindt u binnenkort informatie over Fundex® combipalen.

Fundex® combipaal met groutinjectie
Definitie
Trillingsvrije, in de grond gevormde, grondverdringende betonpaal met betonnen prefabelement, schroevend op diepte gebracht middels een stalen hulpbuis en onder toevoeging van groutinjectie.

Afmetingen paal:
Standaardafmetingen zijn:

Schachtdiameter [mm]: Bijbehorende
boorpunt [mm]:
ø 380 (max.220x220mm) ø 450
ø 460 (max.250x250mm) ø 560
ø 550 (max.320x320mm) ø 660
ø 610 (max.350x350mm) ø 740
ø 660 (max.380x380mm) ø 850
ø 750 (max.500x500mm) ø 950

In de zandlagen zal een groutomhulling worden gerealiseerd met dezelfde diameter als de boorpuntdiameter.

Lengte paal:
Afhankelijk van paalafmeting en afhankelijk van paalpunt kan lengte paal worden gevarieerd. Tevens kan paalkop onder werkniveau worden weggezet.

Wapening:
De palen worden voorzien van geprefabriceerde betonpalen. Uit kwaliteitsaspect, worden zij over de volledige lengte standaard wapening voorzien.

Beton:
Alle sterkteklassen kunnen hierbij worden toegepast. Beton minimaal C45/55

Grondmechanische draagkracht:
NL: Het draagvermogen wordt berekend conform de huidige NEN- en CUR-normen.
De volgende factoren kunnen hierbij toegepast worden:
αp = 0.63
β = 1.0
s = 1.0
αs = 0.009
αt = 0.009
B: Voor vragen m.b.t. draagvermogen, kunt u contact opnemen met ons kantoor.

Werkwijze:

  • Een stalen hulpbuis, voorzien van een losse boorpunt, wordt geplaatst op het maaiveld;
  • De buis wordt schroevend op diepte gebracht door het aanbrengen van een axiale druk en een draaimoment en onder toevoeging van groutinjectie;
  • Bij het bereiken van het gewenste paalpuntniveau, wordt het prefabelement in de buis geplaatst
  • De buis wordt gevuld met grout;
  • De buis wordt oscillerend getrokken, waarbij de boorpunt achterblijft;
  • De paal is nu vervaardigd;
  • De stelling kan verplaatst worden naar de volgende paallocatie.

Voordelen:

  • Trillingsvrij, en 100% grondverdringend (geen ontspanning van de grond of teruggang van de conusweerstand);
  • Geen gevaar voor schade aan belendende percelen tijdens het vervaardigen van de paal;
  • Een groot draagvermogen toelaatbaar;
  • Uitermate geschikt als druk- en trekpaal;
  • Te installeren in zeer zware grondlagen;
  • Geen geluidshinder, zoals bij heien of trillen. Enige geluid is de motor van de boormachine;
  • Geen grondafvoer. Grond wordt zijdelings weggedrukt.
  • Verdiept installeren (eventueel vanaf ponton), zodat geen overlengte ontstaat aan betonkolom boven afkapniveau.

Toepasbare grondslag:
Fundex combipalen met groutinjectie kunnen goed toegepast worden in zeer zware grondlagen maar ook in zeer slappe grondlagen. Dankzij het gebruik van een prefab paalkern is er geen enkel risico op een discontinue paalschacht.

Schoorstanden:
In verband met het centreren van de kern zullen bij palen met grote schoorstanden aanvullende maatregelen moeten worden getroffen.

Werkruimte:
Voor de uitvoering van de Fundex paal dient men over een vrije hoogte en voldoende ruimte te beschikken.

Belendingen:
De palen kunnen geïnstalleerd worden op een afstand van circa 0,9 m haaks op de belending. T.p.v. inspringende hoeken is dit uiteraard meer.

Uitvoerbare stellingen:
Fundex F12SE, F15, F2800, F3500 en F4800.

Afmetingen stellingen:
Afhankelijk van type stelling. Meest gangbare;
Opstelplaats circa 7 x 12 m. Hoogte stelling max 48 m.
Opgebouwd gewicht variabel van circa 63 tot 210 ton.

Fundex® paal met groutinjectie
Definitie
Trillingsvrije, in de grond gevormde, grondverdringende betonpaal, schroevend op diepte gebracht middels een stalen hulpbuis en onder toevoeging van groutinjectie.

Specificaties

Afmetingen paal:
Standaardafmetingen zijn:

Schachtdiameter
[mm]:
Bijbehorende
boorpunt [mm]:
ø 380 ø 450
ø 460 ø 560
ø 540 ø 670
ø 660 ø 840



In de zandlagen zal een groutomhulling worden gerealiseerd met dezelfde diameter als de boorpuntdiameter.

Lengte paal:
Tot circa 35 à 40 meter. De paal wordt altijd afgestort tot maaiveld. Hierdoor wordt de paallengte bepaald vanaf paalpuntniveau tot maaiveld.

Wapening:
De palen worden voorzien van geprefabriceerde wapeningskorven. Uit kwaliteitsaspect, worden zij bij voorkeur over de volledige lengte gewapend.

Beton:
De palen worden in het werk gestort middels beton rechtstreeks van de centrale. Alle sterkteklassen kunnen hierbij worden toegepast.
Grondmechanische draagkracht:
NL: Het draagvermogen wordt berekend conform de huidige EC-, NEN- en CUR-normen.
B: Het draagvermogen wordt berekend conform de huidige EC-, NBN- en CUR-normen.

Werkwijze:

  • Een stalen hulpbuis, voorzien van een losse boorpunt, wordt geplaatst op het maaiveld;
  • De buis wordt schroevend op diepte gebracht door het aanbrengen van een axiale druk en een draaimoment en onder toevoeging van groutinjectie;
  • Bij het bereiken van het gewenste paalpuntniveau, wordt de wapening in de buis afgehangen;
  • De buis wordt gevuld met beton;
  • De buis wordt oscillerend getrokken, waarbij de boorpunt achterblijft;
  • De paal is nu vervaardigd;
  • De stelling kan verplaatst worden naar de volgende paallocatie.

Voordelen:

  • Trillingsvrij, en 100% grondverdringend (geen ontspanning van de grond of reductie van de conusweerstand);
  • Geen gevaar voor schade aan belendende percelen tijdens het vervaardigen van de paal;
  • Een groot draagvermogen toelaatbaar;
  • Uitermate geschikt als druk- en trekpaal;
  • Te installeren in zeer zware grondlagen;
  • Geen geluidshinder, zoals bij heien of trillen. Enige geluid is de motor van de boormachine;
  • Geen grondafvoer. Grond wordt zijdelings weggedrukt.

Toepasbare grondslag:
Fundex palen met groutinjectie kunnen goed toegepast worden in zeer zware grondlagen.

Schoorstanden:
Tot 4:1 voorover en 2:1 achterover.

Werkruimte:
Voor de uitvoering van de Fundex paal dient men over een vrije hoogte en voldoende ruimte te beschikken.

Belendingen:
De palen kunnen geïnstalleerd worden op een afstand van circa 0,9 m haaks op de belending. T.p.v. inspringende hoeken is dit uiteraard meer.

Uitvoerbare stellingen:
Fundex F12SE, F15, F2800 en F3500.

Afmetingen stellingen:
Afhankelijk van type stelling. Meest gangbare;
opstelplaats circa 7 x 12 m. Hoogte stelling circa 35 m.
Opgebouwd gewicht variabel van circa 63 tot 120 ton.

Fundex® trekanker met groutinjectie
Definitie
Trillingsvrije, in de grond gevormde, grondverdringende trekanker, schroevend op diepte gebracht middels een stalen hulpbuis en onder toevoeging van groutinjectie.

Specificaties

Afmetingen anker:
Standaardafmetingen zijn:

Schachtdiameter
[mm]:
Bijbehorende
boorpunt [mm]:
ø 250 ø 250

Lengte anker:
Tot circa 30 à 42 meter. De anker wordt geïnstalleerd vanaf maaiveld. Hierdoor wordt de installatielengte bepaald vanaf paalpuntniveau tot maaiveld.

Wapening:
De ankers worden voorzien van een centrale wapeningsstaaf uit één lengte. De mogelijkheid bestaat om eventueel een bundel staven toe te passen.

Grout:
De ankers worden in het werk voorzien van een groutschil en een centrale groutkern. Diverse groutsamenstellingen kunnen hierbij worden toegepast.

Grondmechanische draagkracht:
NL: Het draagvermogen wordt berekend conform de huidige EC-, NEN- en CUR-normen.
B: Het draagvermogen wordt berekend conform de huidige EC-, NBN- en CUR-normen.

Werkwijze:

  • Een stalen hulpbuis, voorzien van een losse boorpunt, wordt geplaatst op het maaiveld;
  • De buis wordt schroevend op diepte gebracht door het aanbrengen van een axiale druk en een draaimoment en onder toevoeging van groutinjectie;
  • Bij het bereiken van het gewenste paalpuntniveau, wordt een centrale wapeningsstaaf in de buis geplaatst;
  • De buis wordt gevuld met een groutmengsel;
  • De buis wordt getrokken, waarbij er menging tussen de mixed-in-place groutschil en het groutmengsel plaatsvindt. De boorpunt blijft achter;
  • Het anker is nu vervaardigd;
  • De stelling kan verplaatst worden naar de volgende ankerlocatie;
  • Na ontgraving kan het anker voorzien worden van een kopplaat welke in de constructie wordt ingestort.


Voordelen:

  • Trillingsvrij, en 100% grondverdringend (geen ontspanning van de grond of reductie van de conusweerstand)
  • Geen gevaar voor schade aan belendende percelen tijdens het vervaardigen van de paal;
  • Een groot trekdraagvermogen toelaatbaar;
  • Geen geluidshinder, zoals bij heien of trillen. Enige geluid is de motor van de boormachine;
  • Geen grondafvoer. Grond wordt zijdelings weggedrukt.
  • Anker kan verdiept geïnstalleerd worden.

Toepasbare grondslag:
Fundex trekankers met groutinjectie kunnen goed toegepast worden in zeer zware grondlagen.

Schoorstanden:
Tot 4:1 voorover en 2:1 achterover.

Werkruimte:
Voor de uitvoering van het Fundex trekanker dient men over een vrije hoogte en voldoende ruimte te beschikken.

Belendingen:
De ankers kunnen geïnstalleerd worden op een afstand van circa 0,9 m haaks op de belending. T.p.v. inspringende hoeken is dit uiteraard meer.

Uitvoerbare stellingen:
Fundex F12SE, F15, F2800 en F3500.

Afmetingen stellingen:
Afhankelijk van type stelling. Meest gangbare;
opstelplaats circa 7 x 12 m. Hoogte stelling circa 35 m.
Opgebouwd gewicht variabel van circa 63 tot 120 ton..

Tubex® paal

Definitie

Trillingsvrije, grondverdringende betonpaal met permanente stalen buis, schroevend op diepte gebracht.

Specificaties

Afmetingen paal:
Standaardafmetingen zijn:

Buisdiameter
[mm]:
Bijbehorende
boorpunt [mm]:
ø 168 of 219 ø 310
ø 324 of 355 ø 450
ø 355 of 406 ø 560
ø 457 of 508 ø 670
ø 609 ø 850
ø 762 ø 950

Lengte paal:
In principe onbeperkt. De maximale lengte bedraagt in het algemeen circa 30 m. De paalkop kan zowel tot maaiveld als verdiept worden aangebracht.

Wapening:
De palen worden (eventueel) voorzien van geprefabriceerde wapeningskorven. Afhankelijk van de eisen, worden zij met kopwapening of over de volledige lengte gewapend.

Beton:
De palen worden (eventueel) voorzien van beton rechtstreeks van de centrale. Alle sterkteklassen kunnen hierbij worden toegepast.

Grondmechanische draagkracht:
NL: Het draagvermogen wordt berekend conform de huidige EC-, NEN- en CUR-normen.
B: Het draagvermogen wordt berekend conform de huidige EC-, NBN- en CUR-normen.

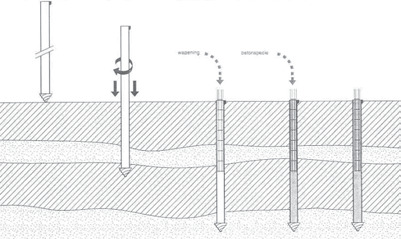

Werkwijze:

  • Een stalen buis, voorzien van een aangelaste stalen boorpunt, wordt geplaatst op het maaiveld;
  • De buis wordt schroevend op diepte gebracht door het aanbrengen van een axiale druk en een draaimoment;
  • Bij het bereiken van het gewenste paalpuntniveau, is de paal geïnstalleerd;
  • De stelling kan verplaatst worden naar de volgende paallocatie; In een latere fase wordt de stalen buis op de exacte hoogte afgebrand;
  • De wapening wordt in de buis aangebracht;
  • De buis wordt gevuld met beton;
  • De paal is nu vervaardigd.


Voordelen:

  • Trillingsvrij, en 100% grondverdringend (geen ontspanning van de grond of reductie van de conusweerstand);
  • Geen gevaar voor schade aan belendende percelen tijdens het vervaardigen van de paal;
  • Uitermate geschikt voor het opnemen van grote druk- en trekkrachten, momenten en het beperken van vervormingen;
  • Geen geluidshinder, zoals bij heien of trillen. Enige geluid is de motor van de boormachine;
  • Geen grondafvoer. Grond wordt zijdelings weggedrukt;
  • Goed toepasbaar in zeer slappe grondlagen. Vervorming van de paalschacht kan hierbij niet optreden;
  • Toepasbaar als tijdelijke funderingspaal;
  • Toepasbaar in ruimtes met beperkte hoogte of ruimte.

Toepasbare grondslag:
Tubex palen kunnen goed toegepast worden in grondslagen van circa 1 tot 20 Mpa. Op plaatsen waar zich zeer slappe lagen bevinden, is het mogelijk om te kiezen voor dit systeem. Indien men te maken heeft met zeer zware lagen, is het mogelijk om te kiezen voor een systeem met groutinjectie, zoals de Fundex gi paal of de Tubex gi paal.

Schoorstanden:
Tot 4:1 voorover en 1:1 achterover. Het is tevens mogelijk om tot 3:1 “uit de zij” te boren.

Werkruimte:
De Tubexpaal is toepasbaar in zowel vrijeals beperkte hoogte, c.q. -ruimte.

Belendingen:
Afhankelijk van de stelling, kunnen de palen geïnstalleerd worden op een afstand van circa 0,5 tot 0,9 m haaks op de belending. T.p.v. inspringende hoeken is dit uiteraard meer.

Uitvoerbare stellingen:
Fundex F10, F12S, F12SE, F15, F16, F2800, F3500.
Alle Tubex stellingen.

Afmetingen stellingen:
Afhankelijk van type stelling.
Opstelplaats variabel van circa 2×3 tot 9×14 m.
Hoogte van circa 2,5 tot 48 m.
Opgebouwd gewicht variabel van circa 13 tot 120 ton.

Tubex® paal met groutinjectie
Definitie
Trillingsvrije, grondverdringende betonpaal met permanente stalen buis, schroevend op diepte gebracht onder toevoeging van groutinjectie.

Specificaties

Afmetingen paal:
Standaardafmetingen zijn:

Buisdiameter
[mm]:
Bijbehorende
boorpunt [mm]:
ø 168 of 219 ø 310
ø 324 of 355 ø 450
ø 355 of 406 ø 560
ø 457 of 508 ø 670
ø 609 ø 850
ø 762 ø 950

In de zandlagen zal een groutomhulling worden gerealiseerd met dezelfde diameter als de boorpuntdiameter.

Lengte paal:
In principe onbeperkt. De paalkop kan zowel tot maaiveld als verdiept worden aangebracht.

Wapening:
De palen worden (eventueel) voorzien van geprefabriceerde wapeningskorven. Afhankelijk van de eisen, worden zij met kopwapening of over de volledige lengte gewapend.

Beton:
De palen worden (eventueel) voorzien van beton rechtstreeks van de centrale. Alle sterkteklassen kunnen hierbij worden toegepast.

Grondmechanische draagkracht:
NL: Het draagvermogen wordt berekend conform de huidige NEN- en CUR-normen.
De volgende factoren kunnen hierbij toegepast worden:
ap = 0.63
ß = 1.0
s = 1.0
as = 0.009
at = 0.009
B: Voor vragen m.b.t. draagvermogen, kunt u contact opnemen met ons kantoor.

Werkwijze:

  • Een stalen buis, voorzien van een aangelaste stalen boorpunt, wordt geplaatst op het maaiveld;
  • De buis wordt schroevend, onder toevoeging van een groutmengsel, op diepte gebracht door het aanbrengen van een axiale druk en een draaimoment;
  • Bij het bereiken van het gewenste paalpuntniveau is de paal geïnstalleerd;
  • De stelling kan verplaatst worden naar de volgende paallocatie;
  • In een latere fase wordt de stalen buis op de exacte hoogte afgebrand;
  • De wapening wordt in de buis aangebracht;
  • De buis wordt gevuld met beton;
  • De paal is nu vervaardigd.

Voordelen:

  • Trillingsvrij, en 100% grondverdringend (geen ontspanning van de grond of reductie van de conusweerstand);
  • Geen gevaar voor schade aan belendende percelen tijdens het vervaardigen van de paal;
  • Een zeer groot draagvermogen toelaatbaar;
  • Uitermate geschikt voor het opnemen van grote druk- en trekkrachten, momenten en het beperken van vervormingen;
  • Geen geluidshinder, zoals bij heien of trillen. Enige geluid is de motor van de boormachine;
  • Geen grondafvoer. Grond wordt zijdelings weggedrukt;
  • Toepasbaar in nagenoeg alle grondsoorten;
  • Toepasbaar in ruimtes met beperkte hoogte of ruimte;
  • Mogelijkheid tot doorboren van metselwerk, schrale beton en bestaande houten palen.

Toepasbare grondslag:
Tubex palen met groutinjectie kunnen goed toegepast worden in zeer zware grondslagen met conuswaarden tot circa 80 Mpa. Op plaatsen waar zich zeer zware lagen bevinden, is het mogelijk om te kiezen voor dit systeem daar het paalpuntniveau gegarandeerd kan worden. Bij eventuele twijfel m.b.t. uitvoerbaarheid kunt u altijd contact opnemen met het kantoor.

Schoorstanden:
Tot 4:1 voorover en 1:1 achterover. Het is tevens mogelijk om tot 3:1 “uit de zij” te boren.

Werkruimte:
De Tubexpaal met groutinjectie is toepasbaar in zowel vrije- als beperkte hoogte, c.q. –ruimte.

Belendingen:
Afhankelijk van de stelling, kunnen de palen geïnstalleerd worden op een afstand van circa 0,5 tot 0,9 m haaks op de belending. T.p.v. inspringende hoeken is dit uiteraard meer.

Uitvoerbare stellingen:
Fundex F10, F12S, F12SE, F15, F16, F2800, F3500.
Alle Tubex stellingen.
Afmetingen stellingen:
Afhankelijk van type stelling.
Opstelplaats varaibel van circa 2×3 tot 9×14 m.
Hoogte van circa 2,5 tot 48 m.
Opgebouwd gewicht variabel van circa 13 tot 120 ton.

Supra® paal

Hier vindt u binnenkort informatie over Supra® palen.

Twin® paal
Definitie
Trillingsvrije, aangebrachte buispalenwand, vervaardigd met behulp van een schroevend permanente ingebrachte stalen buis en voorzien van een tussenplank met groutomhulling.

Specificaties

Afmetingen wand:
Standaardafmetingen zijn:

Buisdiameter
[mm]:
Bijbehorende
boorpunt [mm]:
ø 406 ø 520
ø 508 ø 620
ø 609 ø 720
ø 711 ø 820
ø 914 ø 1020

In de zandlaag zal een groutomhulling worden gerealiseerd van buisdiameter + 100 mm’.

Diepte wand:
Tot circa 35 à 40 meter. De wand wordt altijd geïnstalleerd vanaf maaiveld.
Hierdoor wordt de diepte bepaalt vanaf paalpuntniveau tot maaiveld.

Wapening en beton:
De wand wordt standaard geïnstalleerd met open buizen. Hierdoor wordt de wand ongewapend uitgevoerd. Het wapenen en afstorten van de buis is eventueel wel mogelijk.
De palen kunnen dan voorzien worden van geprefabriceerde wapeningskorven.
Voor de beton kunnen eventueel alle sterkteklassen worden toegepast.

Grondmechanische draagkracht:
NL: Het draagvermogen wordt berekend conform de huidige EC-, NEN- en CUR-normen.
B: Het draagvermogen wordt berekend conform de huidige EC-, NBN- en CUR-normen.

Werkwijze:

  • Twee stalen buizen, voorzien van aangelaste stalen boortanden, worden geplaatst op het maaiveld;
  • De buizen worden tegelijkertijd schroevend, onder toevoeging van een groutmengsel, op diepte gebracht door het aanbrengen van een axiale druk en een draaimoment;
  • Bij het bereiken van het gewenste paalpuntniveau, wordt de tussenplank tussen beide buizen in de sloten getrild of gedrukt;
  • Een deel van de wand is nu vervaardigd;
  • De boorstelling kan verplaatst worden naar de volgende paallocatie.

Voordelen:

  • Trillingsvrij, en grondneutraal (geen ontspanning van de grond of reductie van de conusweerstand);
  • Geen gevaar voor schade aan belendende percelen tijdens het vervaardigen van de wand;
  • Horizontale stijfheid door gebruik buisprofiel zeer groot, vaak geen horizontale verankering meer nodig;
  • Door de groutinjectie en de tussenplank wordt een nagenoeg waterdichte verbinding gemaakt;
  • Geen geluidshinder, zoals bij heien of trillen. Enige geluid is de motor van de boormachine;
  • Geen grondafvoer. Grond wordt zijdelings weggedrukt.

Toepasbare grondslag:
De Twin paal met groutinjectie kan goed toegepast worden in grondslagen tot circa 50 Mpa. Op plaatsen waar zich zeer zware lagen bevinden, is het mogelijk om te kiezen voor dit systeem daar het paalpuntnivo gegarandeerd kan worden.

Schoorstanden:
Is in principe mogelijk.

Werkruimte:
Voor de uitvoering van de Twinpaal dient men over een vrije hoogte en voldoende ruimte te beschikken.

Belendingen:
De buispalenwand kan geïnstalleerd worden op een afstand van circa 0,9 m haaks op de belending. T.p.v. inspringende hoeken is dit uiteraard meer.

Uitvoerbare stellingen:
Fundex F12SE, F15, F2800, F3500.

Afmetingen stellingen:
Afhankelijk van type stelling. Meest gangbare; opstelplaats circa 7 x 12 m.
Hoogte stelling circa 35 m.
Opgebouwd gewicht variabel van circa 63 tot 120 ton.

Geboorde buispaal

Hier vindt u binnenkort de informatie over de geboorde buispaal.

Verbuisde boorpaal

Hier vindt u binnenkort meer informatie over onze verbuisde boorpaal

Wanden

Hier vindt u binnenkort informatie over wanden.

Combi palen

Hier vindt u binnenkort informatie over combi palen.

Hei- & triltechnieken

Je titel komt hier

Your content goes here. Edit or remove this text inline or in the module Content settings. You can also style every aspect of this content in the module Design settings and even apply custom CSS to this text in the module Advanced settings.

Vibrex® paal

Definitie
In de grond gevormde, grondverdringende betonpaal, vervaardigd met behulp van een heiend ingebrachte stalen hulpbuis.

Specificaties

Afmetingen paal:
In principe zijn alle uitwendige buisdiameters toepasbaar. De meest gangbare buisdiameters zijn: ø273, ø324, ø356, ø406, ø456, ø508, ø556, ø610, ø711. De maat van de voetplaat is in de regel 40 à 50 mm groter dan de gekozen buisdiameter.

Lengte paal:
Tot circa 35 à 40 meter. De paal wordt afgestort tot maaiveld. Hierdoor wordt de paallengte bepaald vanaf paalpuntniveau tot maaiveld.

Wapening:
De palen worden voorzien van geprefabriceerde wapeningskorven. Uit kwaliteitsaspect, worden zij bij voorkeur over de volledige lengte gewapend.

Beton:
De palen worden in het werk gestort middels beton rechtstreeks van de centrale. Alle sterkteklassen kunnen hierbij worden toegepast.

Grondmechanische draagkracht:
NL: Het draagvermogen wordt berekend conform de huidige EC-, NEN- en CUR-normen.
B: Het draagvermogen wordt berekend conform de huidige EC-, NBN- en CUR-normen.

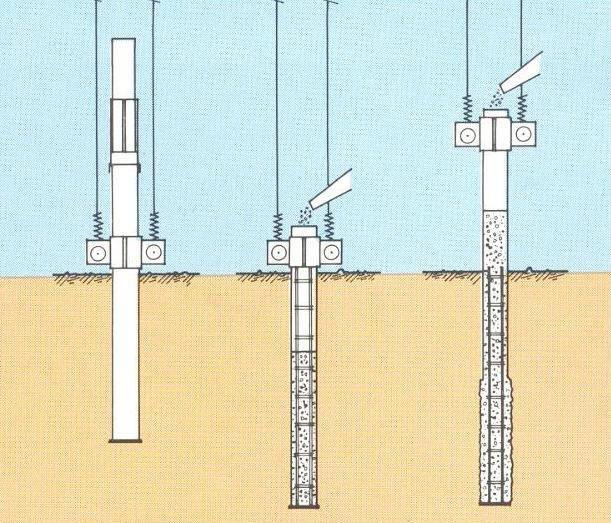

Werkwijze:

  • Een stalen hulpbuis, voorzien van een voetplaat, wordt geplaatst op het maaiveld;
  • De buis wordt ingebracht door middel van heiwerk op de bovenzijde van de buis;
  • Bij het bereiken van het gewenste paalpuntniveau, wordt de wapening in de buis afgehangen, nadat is gecontroleerd of de buis droog en vrij van grond is;
  • De buis wordt gevuld met betonspecie;
  • De buis wordt getrokken door middel van trillen met een trilblok c.q. (ring)vibrator;
  • De paal is nu vervaardigd;
  • De stelling kan verplaatst worden naar de volgende paallocatie

Voordelen:

  • Goed toepasbaar in grillige grondlagen. Er kan eventueel doorgeheid worden indien er nog geen stuit is bereikt.
  • Snelle werkwijze;
  • Een groot draagvermogen toelaatbaar;
  • Uitermate geschikt als druk- en trekpaal;
  • Hoge mate van verdichting beton door middel van trillend trekken;
  • Geen grondafvoer. Grond wordt zijdelings weggedrukt;
  • Geen extreme overlast van aanvoer materialen;
  • Toepasbaar bij lage temperaturen;

Toepasbare grondslag:
Vibrex palen kunnen nagenoeg toegepast worden in alle grondslagen. Indien men te maken heeft met zeer slappe lagen, is het mogelijk om te kiezen voor een systeem waarbij een permanente casing wordt aangebracht, zoals een prefab betonelement of een permanente stalen buis.

Schoorstanden:
Tot 4:1 voorover en 2:1 achterover.

Werkruimte:
Voor de uitvoering van de Vibrex paal dient men over een vrije hoogte en voldoende ruimte te beschikken.

Belendingen:
De palen kunnen geïnstalleerd worden op een afstand van circa 0,9 m haaks op de belending. T.p.v. inspringende hoeken is dit uiteraard meer.

Uitvoerbare stellingen:
Fundex F12S, F12SE, F15, F16, F2800, F3500.

Afmetingen stellingen:
Afhankelijk van type stelling. Meest gangbare; opstelplaats circa 7 x 12 m. Hoogte stelling circa 35 m.
Opgebouwd gewicht variabel van circa 50 tot 120 ton.

Super Vibrex® paal
Definitie
In de grond gevormde, geheide, grondverdringende betonpaal, vervaardigd met behulp van een heiend ingebrachte stalen heibuis.

Specificaties

Afmetingen paal:
In principe zijn alle uitwendige buisdiameters toepasbaar. De meest gangbare buisdiameters zijn: ø273, ø324, ø356, ø406, ø456, ø508, ø556, ø610, ø711.
De voetdiameters kunnen in relatie tot de grondslag 50 cm groter worden gemaakt dan de buisdiameters.

Lengte paal:
Tot circa 35 à 40 meter. De paal wordt afgestort tot maaiveld.

Wapening:
De palen worden voorzien van geprefabriceerde wapeningskorven. Uit kwaliteitsaspect, worden zij over de volledige lengte gewapend.

Beton:
De palen worden in het werk gestort middels beton rechtstreeks van de centrale. Alle sterkteklassen kunnen hierbij worden toegepast.

Grondmechanische draagkracht:
NL: Het draagvermogen wordt berekend conform de huidige EC-, NEN- en CUR-normen.
B: Het draagvermogen wordt berekend conform de huidige EC-, NBN- en CUR-normen.

Werkwijze:

  • Een stalen hulpbuis, voorzien van een voetplaat, wordt geplaatst op het maaiveld;
  • De buis wordt ingebracht door middel van heiwerk op de bovenzijde van de buis;
  • Bij het bereiken van het gewenste paalpuntniveau, wordt de wapening in de buis geplaatst, nadat is gecontroleerd of de buis droog en vrij is van grond;
  • De buis wordt gevuld met betonspecie
  • In functie van de te maken paalvoet wordt de heibuis over een gelimiteerde hoogte opgetrokken d.m.v. van een ringvibrator;
  • De buis wordt terug volgestort met beton en bovenaan hermetisch afgesloten, dewelke vervolgens tot net boven het paalpuntniveau wordt terug geheid;
  • De buis wordt vervolgens volledig teruggetrokken waardoor de uiteindelijke paal wordt gevormd.
  • De stelling kan verplaatst worden naar de volgende paallocatie.


Voordelen:

  • Goed toepasbaar in grillige grondlagen;
  • Snelle werkwijze;
  • Een groot draagvermogen toelaatbaar zelfs in slappe grondlagen;
  • Uitermate geschikt als druk- en trekpaal;
  • Hoge mate van verdichting beton door middel van trillend trekken.
  • Geen grondafvoer. Grond wordt zijdelings weggedrukt;
  • Geen extreme overlast van aanvoer materialen.

Toepasbare grondslag:
SuperVibrex palen kunnen nagenoeg toegepast worden in alle grondslagen.

Schoorstanden:
Tot 4:1 voorover en 2:1 achterover.
Werkruimte:
Voor de uitvoering van de SuperVibrex paal dient men over voldoende vrije hoogte en ruimte te beschikken.

Belendingen:
De palen kunnen geïnstalleerd worden op een afstand van circa 0,9 m haaks op de belending. T.p.v. inspringende hoeken is dit uiteraard meer.

Uitvoerbare stellingen:
Fundex F12S, F12SE, F15, F16, F2800, F3500.

Afmetingen stellingen:
Afhankelijk van type stelling. Meest gangbare; opstelplaats circa 7 x 12 m. Hoogte stelling circa 35 m.
Opgebouwd gewicht variabel van circa 50 tot 120 ton.

Prefab paal
MV paal
HP-profielen
Geheide buispaal
Getrilde buispaal
Grindpaal
Zandpaal

Overige technieken

Je titel komt hier

Your content goes here. Edit or remove this text inline or in the module Content settings. You can also style every aspect of this content in the module Design settings and even apply custom CSS to this text in the module Advanced settings.

Geboorde multischachten®

Introductie:
Fundex bouwt al jaren schachten van zowel beton als staal voor diverse doeleinden. Deze schachten worden gebouwd voor zowel private al industriele doeleinden. De functie van de schachten varieert van fundering tot het zuiveren en opslaan van water. Enkele voorbeelden zijn:

  • Parkeerschachten (SMART-CAREX)
  • Zware fundering voor bruggen of gebouwen (CALEX)
  • Opvang en opslag van water (BUFFEX)
  • Tussenopslag voor procesafvalstoffen (HYDREX)
  • Een bron voor het onttrekken van water (PUREX)
  • Reservoir voor het zuiveren van effluent (STOREX)
  • Veilig reservoir voor opslag van vloeistoffen
    Ankers
    Voorboren

    Kwaliteitscontrole

    Je titel komt hier

    Your content goes here. Edit or remove this text inline or in the module Content settings. You can also style every aspect of this content in the module Design settings and even apply custom CSS to this text in the module Advanced settings.

    Statische proeven

     (druk, trek; horizontaal)

      Ultrasonore proeven

      (integriteit)

      Dynamische proeven

      (druk)

      Wil je meer weten ?

      we helpen je graag !



      Neem contact met ons op

      +31 (0)117 45 75 75

      Chat openen
      Hallo, welkom bij Fundex! Waarmee kunnen we u van dienst zijn?
