Specificaties

Afmetingen paal:
In principe zijn alle uitwendige buisdiameters toepasbaar. De meest gangbare buisdiameters zijn: ø273, ø324, ø356, ø406, ø456, ø508, ø556, ø610, ø711. De maat van de voetplaat is in de regel 40 à 50 mm groter dan de gekozen buisdiameter.

Lengte paal:
Tot circa 35 à 40 meter. De paal wordt afgestort tot maaiveld. Hierdoor wordt de paallengte bepaald vanaf paalpuntniveau tot maaiveld.

Wapening:
De palen worden voorzien van geprefabriceerde wapeningskorven. Uit kwaliteitsaspect, worden zij bij voorkeur over de volledige lengte gewapend.

Beton:
De palen worden in het werk gestort middels beton rechtstreeks van de centrale. Alle sterkteklassen kunnen hierbij worden toegepast.

Grondmechanische draagkracht:
NL: Het draagvermogen wordt berekend conform de huidige EC-, NEN- en CUR-normen.
B: Het draagvermogen wordt berekend conform de huidige EC-, NBN- en CUR-normen.

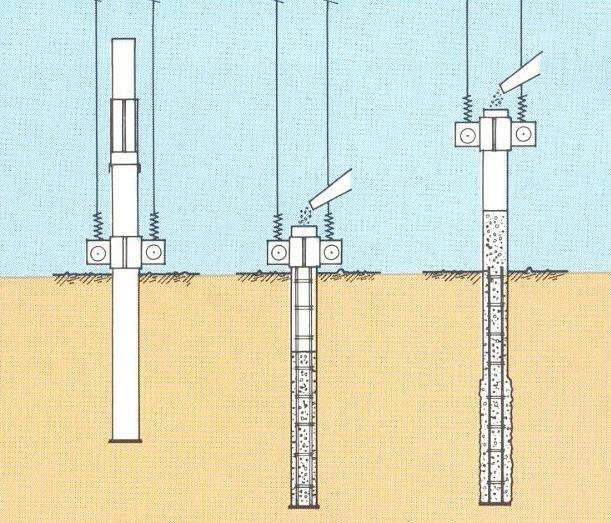

Werkwijze:

• Een stalen hulpbuis, voorzien van een voetplaat, wordt geplaatst op het maaiveld;
• De buis wordt ingebracht door middel van heiwerk op de bovenzijde van de buis;
• Bij het bereiken van het gewenste paalpuntniveau, wordt de wapening in de buis afgehangen, nadat is gecontroleerd of de buis droog en vrij van grond is;
• De buis wordt gevuld met betonspecie;
• De buis wordt getrokken door middel van trillen met een trilblok c.q. (ring)vibrator;
• De paal is nu vervaardigd;
• De stelling kan verplaatst worden naar de volgende paallocatie

Voordelen:

• Goed toepasbaar in grillige grondlagen. Er kan eventueel doorgeheid worden indien er nog geen stuit is bereikt.
• Snelle werkwijze;
• Een groot draagvermogen toelaatbaar;
• Uitermate geschikt als druk- en trekpaal;
• Hoge mate van verdichting beton door middel van trillend trekken;
• Geen grondafvoer. Grond wordt zijdelings weggedrukt;
• Geen extreme overlast van aanvoer materialen;
• Toepasbaar bij lage temperaturen;

Toepasbare grondslag:
Vibrex palen kunnen nagenoeg toegepast worden in alle grondslagen. Indien men te maken heeft met zeer slappe lagen, is het mogelijk om te kiezen voor een systeem waarbij een permanente casing wordt aangebracht, zoals een prefab betonelement of een permanente stalen buis.

Schoorstanden:
Tot 4:1 voorover en 2:1 achterover.

Werkruimte:
Voor de uitvoering van de Vibrex paal dient men over een vrije hoogte en voldoende ruimte te beschikken.

Belendingen:
De palen kunnen geïnstalleerd worden op een afstand van circa 0,9 m haaks op de belending. T.p.v. inspringende hoeken is dit uiteraard meer.

Uitvoerbare stellingen:
Fundex F12S, F12SE, F15, F16, F2800, F3500.

Afmetingen stellingen:
Afhankelijk van type stelling. Meest gangbare; opstelplaats circa 7 x 12 m. Hoogte stelling circa 35 m.
Opgebouwd gewicht variabel van circa 50 tot 120 ton.
