Het testen van funderingspalen is een cruciaal proces om de draagkracht en integriteit van palen te controleren voordat ze definitief worden belast. Er bestaan drie hoofdmethoden: statische proeven voor nauwkeurige draagkrachtmeting, dynamische proeven voor snelle evaluatie en ultrasone integriteitsproeven voor het detecteren van gebreken. Deze tests zorgen ervoor dat funderingen veilig en duurzaam functioneren gedurende de gehele levensduur van een bouwwerk.
Waarom is het testen van funderingspalen zo belangrijk?
Het testen van funderingspalen is essentieel voor de veiligheid en duurzaamheid van bouwwerken, omdat het de werkelijke draagkracht en kwaliteit van de fundering vaststelt. Zonder adequate tests kunnen gebrekkige funderingen leiden tot zettingen, scheuren of zelfs instorting van constructies, met alle gevolgen van dien voor mensenlevens en economische schade.
Bij moderne funderingstechnieken, zoals trillingsvrije Fundex-palen, wordt de draagkracht berekend conform EC-, NEN- en CUR-normen, maar praktijktests blijven onmisbaar. Gebrekkige funderingen kunnen jarenlang onopgemerkt blijven totdat de belasting toeneemt of externe factoren, zoals grondwaterveranderingen, hun invloed uitoefenen.
Kwaliteitscontrole door middel van paaltesten beschermt niet alleen tegen directe veiligheidsrisico’s, maar voorkomt ook kostbare reparaties achteraf. Het is veel goedkoper om tijdens de bouwfase gebreken op te sporen dan later ingrijpende herstelwerkzaamheden uit te voeren. Bovendien eisen bouwvoorschriften en verzekeraars vaak bewijs van adequate funderingscontrole.
Welke testmethoden bestaan er voor funderingspalen?
Er bestaan drie hoofdcategorieën van paalproeven: statische proeven voor nauwkeurige draagkrachtmeting, dynamische proeven voor snelle evaluatie tijdens of kort na installatie, en ultrasone integriteitsproeven voor het detecteren van gebreken in de paalschacht. Elke methode heeft specifieke toepassingen, afhankelijk van het doel van de test.
Statische paalproeven worden toegepast wanneer zeer nauwkeurige draagkrachtgegevens nodig zijn, bijvoorbeeld bij kritieke constructies of wanneer er twijfels bestaan over de grondcondities. Deze methode meet zowel druk- als trekbelasting door geleidelijk toenemende krachten aan te brengen.
Dynamische proeven zijn geschikt voor routinematige controles en kwaliteitsbewaking tijdens de uitvoering. Ze maken gebruik van slagenergie om de paaleigenschappen te bepalen en kunnen direct na installatie worden uitgevoerd. Voor innovatieve technieken, zoals de trillingsvrije Fundex-methode, bieden dynamische tests snel inzicht in de paalintegriteit.
Integriteitsproeven controleren de continuïteit en homogeniteit van de paalschacht zonder belasting aan te brengen. Deze niet-destructieve methode is vooral waardevol bij in-situ gevormde palen, waar de kwaliteit van het beton en de wapening kritisch is.
Hoe werkt een statische paalproef in de praktijk?
Een statische paalproef brengt geleidelijk toenemende belasting aan op een paal, terwijl de vervorming wordt gemeten. De test gebruikt hydraulische vijzels en referentiepalen om gecontroleerd kracht uit te oefenen en meet zowel de totale zetting als het draaggedrag onder verschillende belastingniveaus tot maximaal 150 à 200% van de ontwerpbelasting.
Het proces begint met het installeren van meetapparatuur rond de testpaal. Hydraulische vijzels worden geplaatst tussen de testpaal en een reactiesysteem, meestal bestaande uit ankerbalken of referentiepalen. De belasting wordt stapsgewijs verhoogd volgens een vooraf bepaald schema, waarbij elke belastingstrap wordt gehandhaafd tot de vervorming stabiliseert.
Tijdens de test worden zettingsmetingen uitgevoerd met precisie-instrumenten die verplaatsingen tot op tienden van millimeters kunnen registreren. Voor trekproeven wordt de paal naar boven belast om het uittrekgedrag te bepalen. Dit is vooral relevant voor palen die trekbelastingen moeten opnemen, zoals bij kelders of constructies met opwaartse krachten.
De resultaten worden verwerkt in een last-zettingsdiagram dat het draaggedrag visualiseert. Hieruit wordt de bezwijkbelasting afgeleid en vergeleken met de berekende draagkracht. Deze gegevens vormen de basis voor het definitieve funderingsontwerp en eventuele aanpassingen.
Wat is het verschil tussen dynamische en statische paalproeven?
Het belangrijkste verschil ligt in de manier van belasten: statische proeven gebruiken geleidelijk toenemende, constante krachten, terwijl dynamische proeven kortstondige slagbelastingen toepassen. Statische tests geven nauwkeurigere draagkrachtgegevens, maar dynamische proeven zijn sneller uitvoerbaar en geschikt voor routinematige kwaliteitscontrole tijdens de bouw.
Statische proeven duren tussen de 4 en 8 uur per paal en vereisen een uitgebreide opstelling met reactiesystemen. Ze leveren gedetailleerde informatie over het draaggedrag onder verschillende belastingniveaus en zijn de gouden standaard voor kritieke projecten. De kosten zijn hoger, maar de nauwkeurigheid is ongeëvenaard.
Dynamische proeven kunnen binnen 30 minuten per paal worden uitgevoerd en maken gebruik van een vallend gewicht of hamer die een gecontroleerde slag op de paalkop geeft. Sensoren meten de krachten en versnellingen, waaruit het draaggedrag wordt afgeleid met behulp van golfvoortplantingstheorie.
Voor moderne, trillingsvrije funderingstechnieken bieden beide methoden waardevolle informatie. Statische proeven zijn ideaal voor verificatie van het ontwerp, terwijl dynamische proeven geschikt zijn voor productiecontrole en het monitoren van de installatiekwaliteit. De keuze hangt af van de projecteisen, de beschikbare tijd en de gewenste nauwkeurigheid.
Hoe test je de integriteit van een funderingspaal?

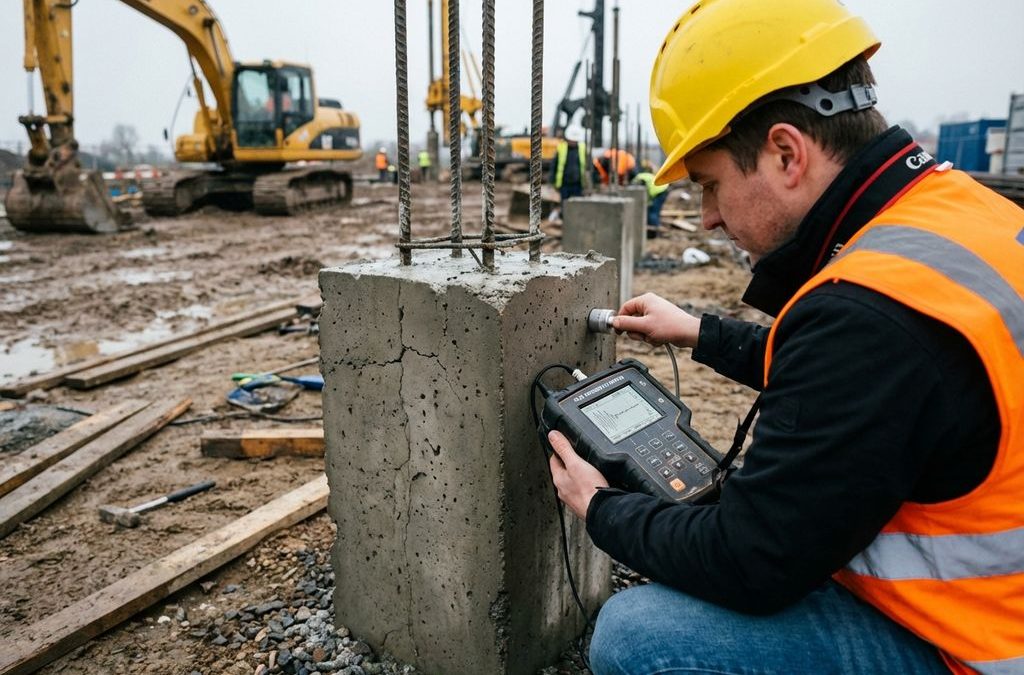

Integriteitsproeven gebruiken ultrageluidstechnologie om de continuïteit en homogeniteit van een paalschacht te controleren zonder de paal te belasten. Een sensor op de paalkop zendt geluidsgolven door de paal, die reflecteren bij veranderingen in materiaaldichtheid, waarmee gebreken zoals scheuren, insluitingen of diameterafwijkingen kunnen worden gedetecteerd.
Het testprincipe is gebaseerd op golfvoortplanting door het beton. Geluidspulsen reizen door de paal en reflecteren wanneer ze impedantieveranderingen tegenkomen, zoals overgangen tussen beton en grond aan de paalvoet of gebreken in de paalschacht. De terugkerende signaalresponsen worden geanalyseerd om de paallengte en eventuele onregelmatigheden te bepalen.
Deze methode is bijzonder waardevol voor in-situ gevormde palen, zoals Fundex-palen, waar de betonkwaliteit en de continuïteit van de wapening kritisch zijn. Integriteitsproeven kunnen direct na het uitharden van het beton worden uitgevoerd en geven snel inzicht in mogelijke uitvoeringsproblemen.
De voordelen omvatten een snelle uitvoering (enkele minuten per paal), niet-destructief onderzoek en de mogelijkheid om 100% van de palen te controleren in plaats van alleen steekproeven. Een beperking is dat uitsluitend kwalitatieve informatie wordt verkregen over gebreken, zonder kwantificering van de draagkracht. Voor volledige kwaliteitsborging wordt integriteitscontrole daarom vaak gecombineerd met statische of dynamische draagkrachtproeven.
Het testen van funderingspalen combineert verschillende technieken om zowel draagkracht als integriteit te waarborgen. Moderne funderingsmethoden vereisen aangepaste teststrategieën die aansluiten bij de specifieke eigenschappen van elke techniek. Voor optimale resultaten is het belangrijk om de juiste combinatie van testmethoden te kiezen op basis van projecteisen en risico-evaluatie. Heeft u vragen over de meest geschikte testmethode voor uw funderingsproject? Neem contact op voor advies op maat.
Veelgestelde vragen
Hoe vaak moeten funderingspalen getest worden tijdens een bouwproject?
De testfrequentie hangt af van de projectgrootte en risico-evaluatie, maar doorgaans wordt 1-2% van alle palen statisch getest en 5-10% dynamisch gecontroleerd. Voor kritieke constructies of onbekende grondcondities kunnen hogere percentages nodig zijn. Integriteitsproeven kunnen op 100% van de palen worden uitgevoerd vanwege de snelle en kosteneffectieve uitvoering.
Wat zijn de kosten van verschillende paalproeven en hoe verhouden deze zich tot elkaar?
Statische proeven zijn het duurste (€2.000-5.000 per test) vanwege de complexe opstelling en lange testduur. Dynamische proeven kosten ongeveer €500-1.500 per paal en integriteitsproeven zijn het goedkoopste (€100-300 per paal). De investering in testen is echter minimaal vergeleken met de kosten van mogelijke funderingsproblemen achteraf.
Kunnen paalproeven worden uitgevoerd in alle weersomstandigheden?
Integriteitsproeven en dynamische proeven kunnen in de meeste weersomstandigheden worden uitgevoerd. Statische proeven zijn gevoeliger voor extreme weersomstandigheden zoals vorst, sterke wind of hevige regen, omdat deze de meetnauwkeurigheid kunnen beïnvloeden. Bij temperaturen onder 0°C moeten speciale voorzorgsmaatregelen worden genomen voor de hydraulische systemen.
Hoe lang na installatie kunnen de verschillende paalproeven worden uitgevoerd?
Dynamische proeven kunnen direct na installatie worden uitgevoerd, wat ideaal is voor kwaliteitscontrole tijdens de bouw. Integriteitsproeven vereisen dat het beton voldoende uitgehard is (minimaal 7 dagen). Statische proeven worden meestal uitgevoerd na 28 dagen, wanneer het beton zijn ontwerpsterkte heeft bereikt.
Wat gebeurt er als een paalproef aantoont dat een paal niet voldoet aan de eisen?
Bij onvoldoende testresultaten worden eerst aanvullende proeven uitgevoerd om de omvang van het probleem te bepalen. Afhankelijk van de bevindingen kan worden gekozen voor het installeren van extra palen, het versterken van bestaande palen, of in extreme gevallen het vervangen van gebrekkige palen. Een geotechnisch adviseur bepaalt de meest geschikte oplossing.
Zijn er specifieke normen en voorschriften voor paalproeven in Nederland?
Ja, paalproeven in Nederland moeten voldoen aan NEN-EN 1997 (Eurocode 7), NEN 9997 (Nederlandse nationale bijlage) en CUR-publicaties voor specifieke testmethoden. Deze normen beschrijven testprocedures, interpretatiecriteria en rapportagevereisten. Veel gemeenten en provincies hebben aanvullende eisen voor funderingsonderzoek in hun bouwverordeningen.
Kan ik als opdrachtgever zelf bepalen welke testmethode gebruikt wordt?
Als opdrachtgever heeft u invloed op de testkeuze, maar de definitieve selectie moet gebaseerd zijn op technische overwegingen en projecteisen. Een geotechnisch adviseur kan de meest geschikte combinatie van testmethoden voorstellen op basis van grondcondities, constructie-eisen en budget. Het is verstandig om testvoorschriften al in de ontwerpfase vast te leggen.
