Een Tubexpaal is de beste keuze wanneer je trillingsvrij wilt funderen in slappe tot zeer zware grondlagen, vooral bij beperkte ruimte of nabij kwetsbare bebouwing. Deze grondverdringende betonpaal met permanente stalen buis biedt uitstekende prestaties in grondlagen van 1 tot 80 MPa en is ideaal voor projecten die zowel grote druk- als trekkrachten moeten opnemen zonder trillingen of grondverzakkingen.
Wat is een Tubexpaal en hoe werkt deze funderingsmethode?
Een Tubexpaal is een trillingsvrije, grondverdringende betonpaal met een permanente stalen buis die schroevend op diepte wordt gebracht. De stalen buis heeft een aangelaste boorpunt en wordt door axiale druk en draaimoment in de grond gedraaid, waardoor de grond wordt verdrongen zonder trillingen.

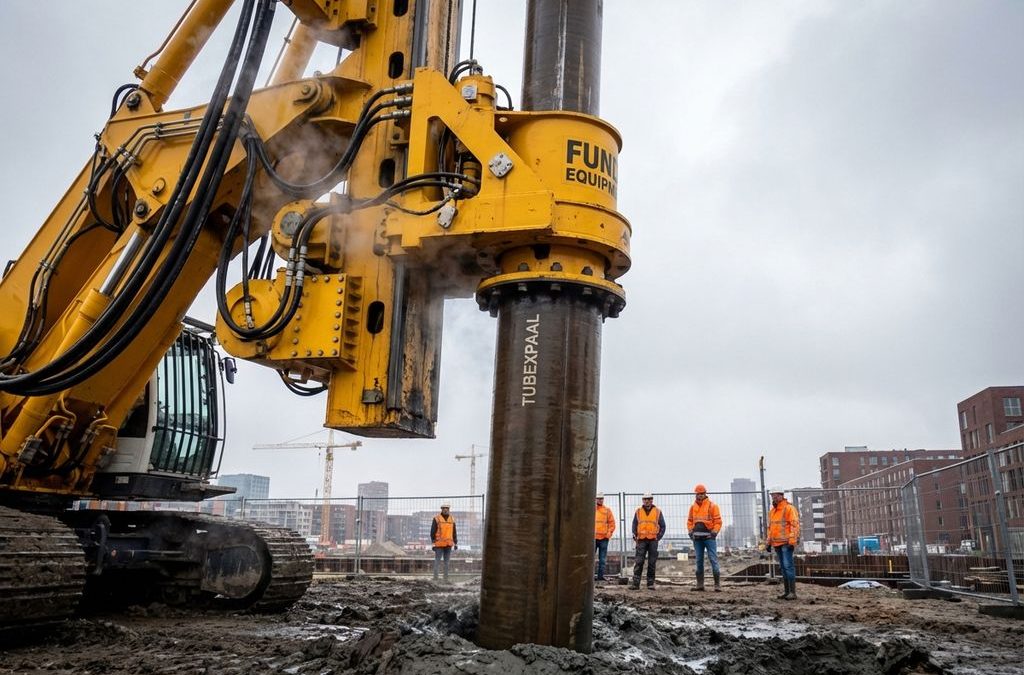

Het installatieproces verloopt in twee fasen. In de eerste fase wordt de stalen buis met aangelaste boorpunt op het maaiveld geplaatst en schroevend naar de gewenste diepte gebracht. Wanneer het paalpuntniveau is bereikt, kan de funderingsmachine naar de volgende locatie verplaatsen. In de tweede fase wordt de buis op exacte hoogte afgebrand, voorzien van wapening en gevuld met beton.
Het unieke aan deze techniek is dat de permanente stalen buis onderdeel blijft van de constructie, in tegenstelling tot andere methoden waarbij de buis wordt getrokken. Deze eigenschap maakt de Tubexpaal 100% grondverdringend, zonder ontspanning van de grond of reductie van de conusweerstand.
Bij welke grondgesteldheid is een Tubexpaal de beste keuze?
Tubexpalen presteren optimaal in grondlagen met conuswaarden tussen 1 en 20 MPa, waarbij zeer slappe grondlagen het meest geschikte toepassingsgebied vormen. In dergelijke zachte bodems kan vervorming van de paalschacht niet optreden door de permanente stalen buis.
Voor zeer zware grondlagen tot circa 80 MPa bestaat de optie van Tubexpalen met groutinjectie. Deze variant creëert in zandlagen een groutomhulling met dezelfde diameter als de boorpuntdiameter, waardoor het draagvermogen aanzienlijk toeneemt. De groutinjectie maakt het ook mogelijk om obstakels zoals metselwerk, schrale beton en bestaande houten palen te doorboren.
Problematische bodems waar andere funderingsmethoden falen, zijn vaak ideaal voor Tubexpalen. De techniek werkt goed in grillige grondlagen en biedt de mogelijkheid tot doordrukken indien nog geen voldoende draagkrachtige laag is bereikt. Het paalpuntniveau kan bij twijfelgevallen worden gegarandeerd.
Wanneer kies je voor een Tubexpaal in plaats van andere funderingsmethoden?
Kies voor een Tubexpaal wanneer trillingsvrij funderen essentieel is en je te maken hebt met beperkte ruimte of hoogte. Deze methode onderscheidt zich van traditionele heimethoden door de volledige afwezigheid van trillingen en het vermogen om in krappe ruimtes te werken.
Vergeleken met Fundexpalen blijft bij Tubexpalen de stalen buis permanent in de grond en is de boorpunt aangelast in plaats van los. Dit maakt Tubexpalen geschikter voor situaties waarin grote trek- en drukkrachten moeten worden opgenomen en waarin momenten en vervormingen beperkt moeten blijven.
De techniek is superieur aan vibrerende methoden wanneer nabijgelegen bebouwing gevoelig is voor trillingen. Tubexpalen kunnen worden toegepast als tijdelijke funderingspaal en zijn uitvoerbaar in schoorstanden tot 4:1 voorover, 1:1 achterover en tot 3:1 uit de zij. De benodigde werkruimte varieert van 2×3 tot 9×14 meter, waardoor flexibiliteit in krappe bouwlocaties mogelijk is.
Welke voordelen biedt een Tubexpaal voor jouw bouwproject?
Tubexpalen bieden als belangrijkste voordeel trillingsvrij funderen zonder overlast voor de omgeving, waardoor ze ideaal zijn voor projecten nabij gevoelige bebouwing of in stedelijke gebieden. De methode is 100% grondverdringend, zonder grondafvoer, omdat de grond zijdelings wordt weggedrukt.
Voor krappe bouwlocaties zijn Tubexpalen uitermate geschikt door de compacte opstelplaats en de mogelijkheid om te werken in ruimtes met beperkte hoogte. De afstand tot belendingen kan beperkt blijven tot 0,5–0,9 meter haaks op de belending, afhankelijk van de gebruikte funderingsmachine.
Economisch gezien bieden Tubexpalen voordelen door de snelle werkwijze en het ontbreken van grondafvoer. De palen kunnen in principe onbeperkt lang worden uitgevoerd tot maximaal circa 30 meter, waarbij de paalkop tot maaiveld of verdiept kan worden aangebracht. De permanente stalen buis zorgt voor duurzaamheid en hoge draagkrachten, terwijl verschillende buisdiameters van 168 mm tot 762 mm maatwerk mogelijk maken.
Wil je weten of Tubexpalen de juiste keuze zijn voor jouw specifieke project? Neem contact op via onze offertepagina voor een deskundige analyse van jouw funderingsvraagstuk en een passend advies op maat.
Veelgestelde vragen
Hoeveel kost een Tubexpaal gemiddeld per strekkende meter?
De kosten van een Tubexpaal variëren afhankelijk van factoren zoals buisdiameter, grondgesteldheid, projectgrootte en toegankelijkheid van de locatie. Voor een accurate kostencalculatie is het belangrijk om de specifieke projectomstandigheden te laten beoordelen door een specialist. Neem contact op voor een vrijblijvende offerte op maat.
Hoe lang duurt het om Tubexpalen te installeren vergeleken met andere funderingsmethoden?
Tubexpalen kunnen relatief snel worden geïnstalleerd dankzij de efficiënte tweefasige werkwijze. De installatiesnelheid hangt af van de grondgesteldheid, paallengte en diameter, maar over het algemeen is de methode sneller dan traditionele heimethoden door het ontbreken van voorbereidend grondwerk en de directe installatie.
Wat gebeurt er als tijdens het installeren van een Tubexpaal een obstakel wordt aangetroffen?
Bij het aantreffen van obstakels zoals oude funderingen, metselwerk of bestaande houten palen kan gebruik worden gemaakt van Tubexpalen met groutinjectie. Deze variant kan door de meeste obstakels heen boren. Indien nodig kan het paalpuntniveau worden aangepast of kan worden doorgedrukt tot een geschiktere draagkrachtige laag wordt bereikt.
Kunnen Tubexpalen worden gebruikt voor tijdelijke constructies?
Ja, Tubexpalen kunnen uitstekend worden toegepast als tijdelijke funderingspaal voor bijvoorbeeld tijdelijke bouwconstructies, kranen of steunconstructies. Na gebruik kunnen de palen eventueel worden afgesneden tot onder maaiveldniveau, waarbij de stalen buis in de grond achterblijft zonder nadelige gevolgen voor toekomstige bebouwing.
Hoe wordt de kwaliteit en draagkracht van een geïnstalleerde Tubexpaal gecontroleerd?
De kwaliteit wordt gecontroleerd door monitoring van installatieparameters zoals draaimoment, axiaaldruk en penetratiesnelheid tijdens de installatie. Na installatie kunnen proefbelastingen worden uitgevoerd om het daadwerkelijke draagvermogen te verifiëren. De permanente stalen buis biedt daarnaast de mogelijkheid voor interne inspectie en kwaliteitscontrole van het beton.
Wat zijn de belangrijkste aandachtspunten bij het ontwerp van een fundering met Tubexpalen?
Belangrijke ontwerpfactoren zijn de juiste bepaling van de paallengte op basis van grondonderzoek, keuze van de buisdiameter passend bij de belastingen, en het bepalen van de benodigde wapening. Ook moet rekening worden gehouden met de beperkte werkruimte, toegankelijkheid voor de funderingsmachine en eventuele beperkingen door nabijgelegen bebouwing of leidingen.
